Kaablite koormatavuse tabel

Kaablite koormatavuse tabel

Lihtsustatud kaablite koormatavuse tabel

Tabelis näidatud lubatavad koormused on amprites (A).



Tabel sisaldab voolutugevusi:

süvistatud asetuse korral (variant A2)

pindpaigalduse korral (variant C)

maasse paigalduse korral (variant D)

vabalt õhuasetuse korral (variant E)



Antud väärtused sobivad nii 3-faasilise, kui ka 1-faasilise ühenduse korral.

Antud väärtused sobivad nii PVC, kui ka PEX isolatsiooniga kaablitele.

Vask (Cu)

Juhtme ristlõige (mm2)

A2 süvis-paigaldus

C pind-paigaldus

D paigaldus maasse

E õhuasetuse korral

1,5

13,5

18,5

26

19,5

2,5

18,5

25

36

26

4

24

33

46

36

6

30

43

57

45

10

41

60

78

63

16

55

80

101

84

25

72

101

130

107

35

87

126

156

133

50

104

152

185

162

70

132

195

228

207

95

159

236

271

252

120

182

274

308

292

150

207

311

349

338

185

236

361

389

385

240

276

427

450

455

300

315

491

510

526





Alumiinium (Al)

Juhtme ristlõige (mm2)

A2 süvis-paigaldus

C pind-paigaldus

D paigaldus maasse

E õhuasetuse korral

16

43

62

78

64

25

56

77

100

82

35

68

96

121

101

50

82

116

142

124

70

103

148

176

159

95

125

180

208

192

120

143

208

237

224

150

164

240

269

259

185

186

274

304

296

240

219

323

349

349

300

251

372

395

403

Kaablite lubatavad pikkused

Kaablite lubatavad pikkused

Vaskjuhtmete ja -kaablite enimalt lubatavad pikkused lubatava pingekao järgi:

Vask (Cu)
Ristlõige
(mm2)
Liigvoolu-
kaitseseadme
nimivool (A)
Juhtide enimalt lubatav pikkus meetrites (m)
vahelduvvoolul alalisvoolul
ΔU ≤ 2,0% ΔU ≤ 3,0% ΔU ≤ 2,0% ΔU ≤ 3,0%
1,5 10 39 58 19 29
1,5 13 30 45 15 22
1,5 16 24 36 12 18
1,5 20  - - 10 14
2,5 16 40 61 20 30
2,5 20 32 49 16 24
2,5 25 26 39 13 19
4 20 52 78 26 39
4 25 41 62 21 31
4 32 32 48 16 24
4 35 30 44 15 22
6 25 62 93 31 46
6 32 48 73 24 36
6 35 44 67 22 33
6 40 39 58 19 29
6 50  - - 16 23

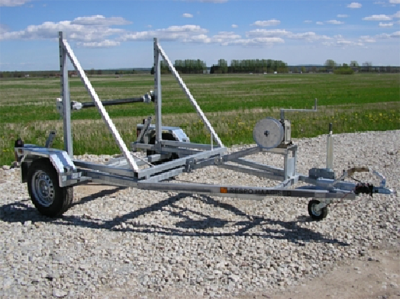

Kaablihaagise rent

Kaablihaagist on võimalik kasutada kaablitrumli transpordiks ning kaablipaigalduseks pukkide asemel.

Rendiperioodil on haagis kaetud kindlustuse ning rendilepinguga. Arve vormistatakse peale rendiperioodi lõppu ja haagise tagastust.

Haagise kirjeldus

Täismass: 1500 kg

Kandevõime: 1150 kg

Tühimass: 350 kg

Kallutatav: JAH

Pidurid: EI

Maksimum trumli suurus:  K16

Tootekood: 990374009



Rendihind: 32€ +km / 24h

Pikemal perioodil hinnasoodustus.
